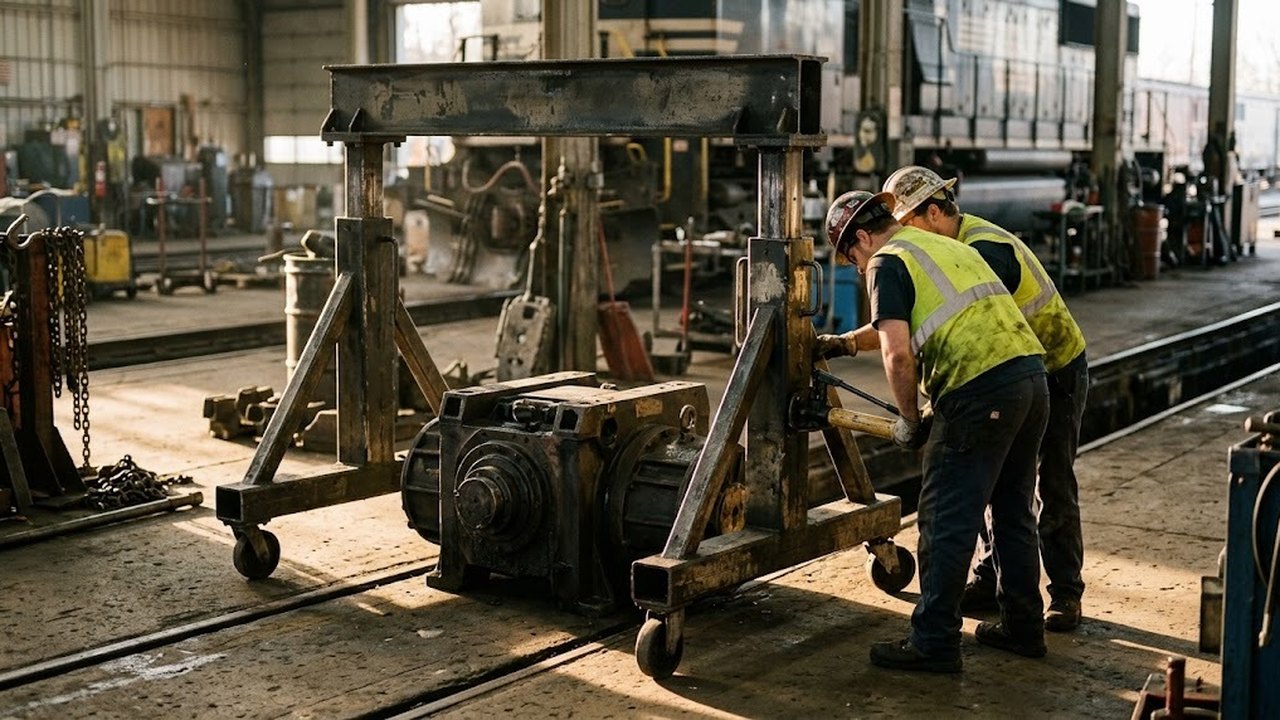

Гидравлический портал поднимает и перемещает тяжелый груз без помощи подъемных механизмов цеха: две балки опираются на четыре телескопические опоры, питание идет от насосной станции. Ниже собраны числа, по которым комплект сравнивают с краном: допустимая масса, ход, скорость и нагрузка на пол. Цены не рассматриваются, числа взяты из документации изготовителей.
Из чего состоит гидравлическая портальная система
Система состоит из четырех самоходных двухступенчатых блоков подъема, двух балок, насосных станций и центрального пульта управления. Каждая балка соединяет пару блоков, груз вешают на ее проушины, а рельсовые секции длиной 3 или 6 м направляют блоки при перемещении. На случай отказа питания, гидравлики или управления предусмотрен аварийный пульт с аккумулятором, который опускает груз.
Максимальную высоту подъема отсчитывают от головки рельса до низа балки. В документации комплекта на 60 т допустимая масса указана по ступеням: 60 т на первой и 50 т на второй, поэтому вторая ступень выдвижения допускает меньший груз. Расстояние между осями спаренных блоков меняется от 2000 до 5300 мм для верхней балки длиной 6 м. Этим систему подгоняют под ширину груза.
Однобалочные опорные мостовые краны
Весь раздел →
Кран мостовой однобалочный опорный однопролётный г/п 3,2 т пролет 22,5 м
Кран мостовой однобалочный опорный однопролётный г/п 3,2 т пролет 16,5 м
Кран мостовой однобалочный опорный однопролётный г/п 3,2 т пролет 13,5 м
Пульт показывает ход каждого цилиндра, и при разнице уровней больше 15 мм во время подъема, опускания или перемещения система останавливается и блокируется сама.
Груз и высота подъема в документации изготовителей
Модели 2033SCT и 4066SCT порталов с открытыми цилиндрами Lift Systems рассчитаны на 33 и 66 т при сложенной высоте 2,29 м и выдвинутой 6,25 м. У моделей 2120SCT и 4240SCT на 120 и 240 т сложенная высота составляет 2,96 м, выдвинутая 8,23 м.
Разность выдвинутого и сложенного значений дает ход: 3,96 м у первой пары и 5,27 м у второй. Выдвинутое значение больше сложенного в 2,7 раза у первой пары и в 2,8 раза у второй. Сложенное значение решает, пройдет ли система под воротами и фермами. Выдвинутое задает потолок подъема, а в цехе его ограничивают низ ферм и мост действующего крана.
Однобалочные опорные мостовые краны
Весь раздел →
Кран мостовой однобалочный опорный однопролётный г/п 3,2 т пролет 10,5 м
Кран мостовой однобалочный опорный однопролётный г/п 3,2 т пролет 7,5 м
Кран мостовой однобалочный опорный однопролётный г/п 3,2 т пролет 4,5 м
Подобрать оборудование под вашу задачу
Скорость подъема и перемещения тяжелого груза
Для комплекта на 60 т документация ограничивает скорость подъема и опускания под нагрузкой значением 2 мм/с, а горизонтального перемещения значением 7 мм/с. Скорость выдвижения постоянна и одинакова на всех ступенях. Скорости 2 и 7 мм/с предельные, поэтому время в таблице указано как минимальное.
| Операция | Скорость, мм/с | Время, не менее |
|---|---|---|
| Поднять на 1 м | 2 | 500 с, около 8 мин |
| Поднять на 3 м | 2 | 1500 с, 25 мин |
| Переместить на 10 м | 7 | 1429 с, около 24 мин |
В документации комплекта на 60 т скорость подъема дана в миллиметрах в секунду: 2 мм/с равны 0,12 м/мин. Подъем на 3 м и перемещение на 10 м вместе занимают около 49 мин даже при предельных скоростях. Для единичной установки пресса или станка на фундамент такие потери времени укладываются в рабочую смену. Ежедневная подача заготовок на таком темпе невыгодна и остается за крановым оборудованием.
Где кончается кран цеха и начинается портальный подъемник
Правила № 359 требуют, чтобы краны перемещали груз, масса которого не превышает грузоподъемность крана (п. 415). Перегрузка при статическом испытании составляет 25 % (п. 395), при динамическом 10 % (п. 400). Испытательная нагрузка проверяет прочность металлоконструкции и скрытые дефекты механизмов. Запаса для работы она не создает.
В массу груза у мостового крана входят траверса и стропы, потому что весь вес висит на крюке. Когда деталь с такелажем тяжелее паспортной грузоподъемности, мостовой кран для этой операции не годится. Груз берут порталом или оборудованием другого класса. Портальная система нужна и в цехе без крановых путей. Документация Enerprom называет областью применения монтаж и демонтаж крупногабаритного оборудования без крановых механизмов в стесненных условиях.
Мостовые краны
Весь раздел →
Кран мостовой однобалочный опорный однопролётный г/п 1 т пролет 22,5 м
Кран мостовой однобалочный опорный однопролётный г/п 1 т пролет 16,5 м
Кран мостовой однобалочный опорный однопролётный г/п 1 т пролет 13,5 м
Нагрузка на пол цеха и фундамент
Портальная система стоит на рельсовых секциях на полу, и подкрановые пути цеха она не нагружает. Вес комплекта в транспортном положении составляет 9,6 тс, а вес груза массой 60 т равен 60 тс. На каждый из четырех блоков приходится (60 + 9,6) / 4 = 17,4 тс при равномерной раздаче.
При смещенном центре тяжести один блок получает больше среднего. Плиту пола и грунт под ней проверяют на самую нагруженную опору, а при нехватке несущей способности рельсы укладывают на распределительные плиты. Стационарный кран на время работ отводят из зоны работ, пока блоки выдвигаются на полный ход.
Такелаж, питание и температура
Тяжеловесный груз такелажат к проушинам стропами или траверсой. Точки строповки располагают под проушинами: наклонный строп добавляет горизонтальную составляющую усилия, которую воспринимает узел крепления и верхняя балка. Такелажную схему рассчитывают заранее. Центр тяжести определяют до начала работ, чтобы знать нагрузку на каждый блок.
Потребляемая мощность комплекта не более 6 кВт, температура окружающей среды по документации от минус 20 до плюс 40 °C. В неотапливаемом цехе в Казахстане зимой температура может опуститься до нижней границы и ниже, поэтому работу при более низкой температуре согласуют с изготовителем.
Гидравлический портал и мобильный кран при монтаже
Мобильный кран работает со стрелы, и допустимая масса у него зависит от вылета и положения выносных опор: п. 415 Правил № 359 требует учитывать оба параметра. Деталь, которую автокран возьмет только на малом вылете, портал держит прямо над местом установки.
Однобалочные опорные мостовые краны
Весь раздел →
Кран мостовой однобалочный опорный однопролётный г/п 1 т пролет 10,5 м
Кран мостовой однобалочный опорный однопролётный г/п 1 т пролет 7,5 м
Кран мостовой однобалочный опорный однопролётный г/п 1 т пролет 4,5 м
Комплект можно перевозить в стандартном контейнере и использовать на рельсовых секциях: ему не нужны площадка под выносные опоры и свободный вылет стрелы. Замена пресса внутри действующей линии оставляет мало свободного места. Комплект занимает там площадь только на время операции.
