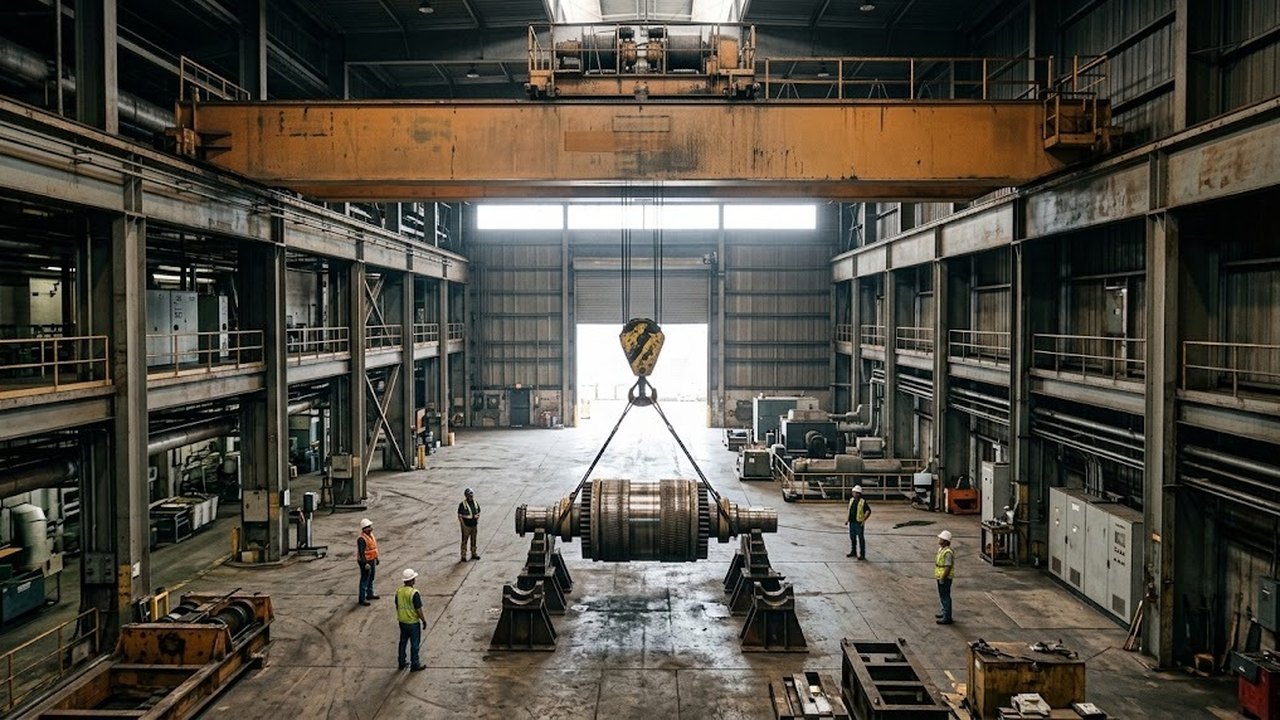

Двухбалочный мостовой кран несет грузовую тележку на двух главных балках, которые опираются на концевые балки с ходовыми колесами. Дальше разобраны конструкция опорного исполнения, параметры из паспорта, признаки выбора и требования Правил обеспечения промышленной безопасности при эксплуатации грузоподъемных механизмов (приказ № 359). Подвесные двухбалочные краны здесь не рассматриваются. Сравнение с однобалочным краном по пролету вынесено в статью об однобалочном и двухбалочном кране.
Из чего состоит двухбалочный мостовой кран
Кран состоит из моста, грузовой тележки, механизмов передвижения, электрооборудования и поста управления. Полное название изделия звучит как «кран мостовой электрический двухбалочный опорный»: привод всех механизмов электрический, мост собран из двух балок, а ходовые колеса стоят на рельсах подкранового пути.
Главные балки делают коробчатыми или решетчатыми. Коробчатая балка сваривается из верхнего и нижнего поясов и двух вертикальных стенок, а внутренние диафрагмы удерживают форму сечения. Две такие балки образуют мост, и по их верхним поясам уложены рельсы грузовой тележки.
