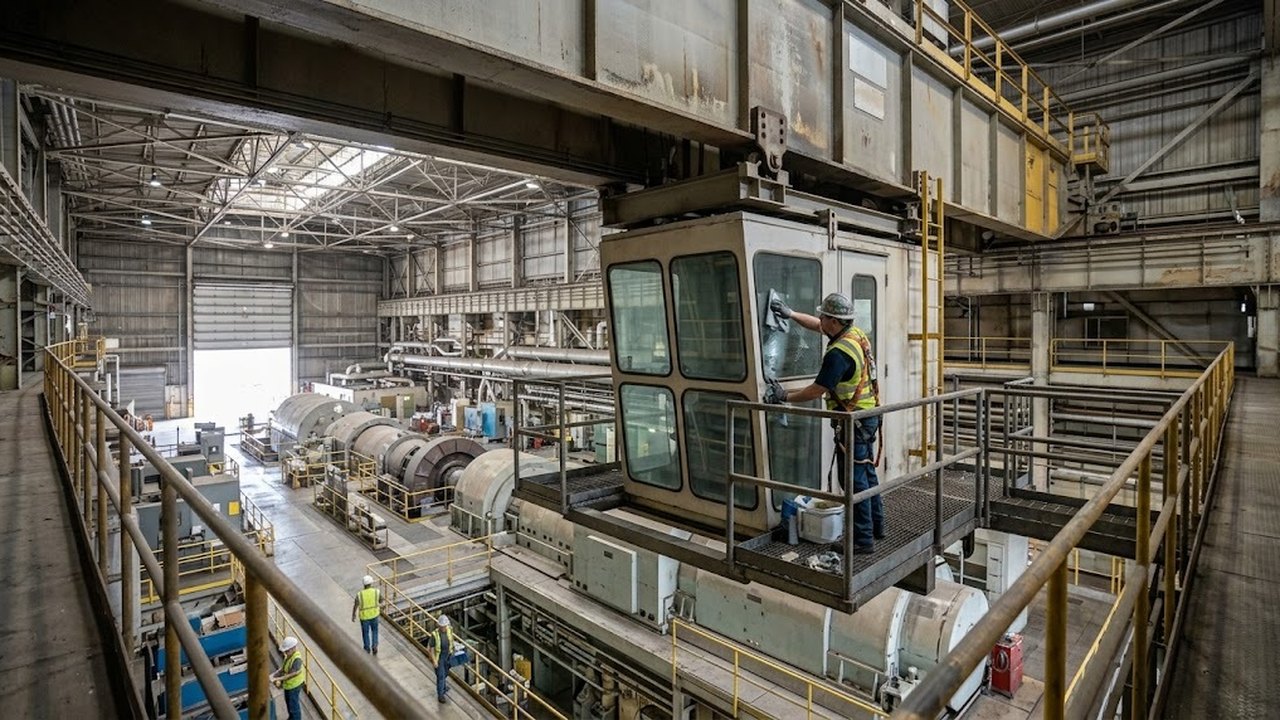

Кабина крановщика на мостовом кране дает оператору обзор зоны подъема и защиту от среды. Ниже описаны исполнения, размеры, остекление и оснащение рабочего места по приказу МИР РК № 359: это Правила обеспечения промышленной безопасности при эксплуатации грузоподъемных механизмов, далее Правила № 359. Автокраны и прочие стреловые краны в статье опущены: у них свои требования, например указатели угла наклона крана (п. 254). Пульты и радиоуправление описаны в статье о пульте управления краном.
Где на мосту стоит кабина крановщика
Кабина мостового крана помещается под галереей моста и сообщается с ней лестницей (п. 277). Ее допускается подвесить к раме грузовой тележки. Тогда выход на галерею идет через настил тележки или по наружной огражденной лестнице (п. 278).
Место крепления выбирают со стороны, противоположной главным троллейным проводам. Исключение возможно там, где провода недоступны для случайного прикосновения из кабины, с посадочной площадки или лестницы (п. 279).
Однобалочные опорные мостовые краны
Весь раздел →
Кран мостовой однобалочный опорный однопролётный г/п 3,2 т пролет 22,5 м
Кран мостовой однобалочный опорный однопролётный г/п 3,2 т пролет 16,5 м
Кран мостовой однобалочный опорный однопролётный г/п 3,2 т пролет 13,5 м
Положение рабочего места подчиняется главному условию. Кабину управления располагают так, чтобы крановщик мог наблюдать за зацепкой груза, а также за грузозахватным органом и грузом в течение полного цикла работы (п. 275). Исключения Правила дают башенным, стреловым с башенно-стреловым оборудованием и портальным кранам. К мостовым исключения не относятся.
Обзорность зависит от схемы подвеса. Кабина под галереей моста идет вдоль цеха вместе с мостом, а подвешенная к тележке перемещается вдоль моста вместе с ней. Выбор варианта определяет планировка цеха: колонны и оборудование закрывают груз с одной позиции и оставляют открытым с другой. Если обслуживаемая зона полностью не просматривается из кабины крановщика и между крановщиком и стропальщиком нет радио- или телефонной связи, назначается сигнальщик из числа стропальщиков (п. 95).
Виды кабин крановщика мостового крана
Какими бывают кабины, определяет место работы крана. Для открытого воздуха нужна закрытая кабина: сплошное ограждение со всех сторон и сплошное верхнее перекрытие (п. 281). В помещении Правила допускают открытое исполнение. Размер ограждения тогда зависит от типа крана. В таблице сведены исполнения и требования п. 281.
| Исполнение | Где работает | Сплошное ограждение по п. 281 |
|---|---|---|
| Закрытое | Открытый воздух | Со всех сторон и сверху |
| Открытое, двухбалочный кран | Помещение | Не менее 1000 мм от пола |
| Открытое, однобалочный или подвесной кран, работа сидя | Помещение | Может быть 700 мм |
Если рабочее место рассчитано на работу сидя, у однобалочного или подвесного крана ограждение может быть на 300 мм ниже минимума для двухбалочного: 700 мм вместо 1000 мм. Если ограждение до 1000 мм выполнено из небьющегося стекла, добавляют металлическую решетку (п. 281). Верхнее перекрытие у открытого исполнения в помещении может отсутствовать.
Открытое исполнение слабее защищает от сквозняков и пыли. В холодном цехе или при повышенной запыленности это учитывают при выборе.
Однобалочные опорные мостовые краны
Весь раздел →
Кран мостовой однобалочный опорный однопролётный г/п 3,2 т пролет 10,5 м
Кран мостовой однобалочный опорный однопролётный г/п 3,2 т пролет 7,5 м
Кран мостовой однобалочный опорный однопролётный г/п 3,2 т пролет 4,5 м
Отдельный вариант — поворотное исполнение. Сиденье крановщика с пультом управления или вся кабина выполняются поворотными, если это предусмотрено нормативной технической документацией (п. 286).
Подобрать оборудование под вашу задачу
Минимальные размеры кабины оператора и проверка объема
Правила задают минимальные размеры кабины крановщика: высота 2000 мм, ширина 900 мм, длина 1300 мм. Объем должен быть не менее 3 м³ (п. 280). При невертикальной передней части высоту в сечении через центр сиденья разрешено уменьшить до 1600 мм. Доступ к оборудованию внутри должен быть свободным.
Одних минимальных размеров для такого объема мало. Произведение 2,0 × 0,9 × 1,3 дает 2,34 м³ при требуемых 3 м³. Изготовить прямоугольную кабину по трем минимальным размерам нельзя: хотя бы один размер должен быть больше. Если высота равна 2,0 м, а ширина 0,9 м, длина не меньше 3 / (2,0 × 0,9) = 1,67 м. Если высота равна 2,0 м, а длина 1,3 м, ширина не меньше 3 / (2,0 × 1,3) = 1,15 м.
Допуск в 1600 мм назван только для высоты. Поэтому объем 3 м³ остается требованием и для скошенной передней части. Размеры кабины стрелового самоходного крана принимаются по ГОСТ 22827 (п. 280); к мостовым эта оговорка не относится.
Остекление и ограждение
Световые проемы выполняются из небьющегося (безосколочного) стекла (п. 281). Остекление должно позволять очистку стекол и изнутри, и снаружи, либо иметь устройство механической очистки (п. 283). Нижнее стекло защищают решетками, способными выдержать вес крановщика.
Однобалочные опорные мостовые краны
Весь раздел →
Кран мостовой однобалочный опорный однопролётный г/п 1 т пролет 22,5 м
Кран мостовой однобалочный опорный однопролётный г/п 1 т пролет 16,5 м
Кран мостовой однобалочный опорный однопролётный г/п 1 т пролет 13,5 м
На открытом воздухе дополнительно ставят солнцезащитные щитки (п. 283). Обзорность по п. 275 зависит от чистоты стекол так же, как от места установки: загрязненное стекло закрывает зону подъема, даже если место выбрано удачно.
Отдельное требование относится к задней стенке. Если расстояние между задней стенкой и предметами, вдоль которых проходит кабина, меньше 400 мм, ограждение делают сплошным сзади и по бокам высотой не менее 1800 мм (п. 282). Заднюю сторону ограждают на всю ширину, боковые стороны на ширину не менее 400 мм со стороны задней стенки. К таким предметам относятся, например, колонны и стены цеха.
Комплектация кабины крановщика по Правилам № 359
Запор на двери ставят с внутренней стороны. Распашная дверь открывается внутрь. Наружу она может открываться, если перед входом есть тамбур или площадка с ограждением (п. 284). При работе вне помещения предусмотрено запирание двери снаружи. Вход через люк в полу Правила не разрешают.
Дверь для входа с посадочной площадки снабжается электрической блокировкой: при открытой двери движение не начинается (п. 245). При наличии тамбура блокировку ставят на его дверь. Контакты блокировки работают на разрыв электрической цепи (п. 252).
Пол кабины крана с электрическим приводом делают из неметаллических материалов, исключающих скольжение, и покрывают резиновым диэлектрическим ковриком (п. 285). При большой площади пола коврики размером не менее 500 × 700 мм допускается укладывать только в местах обслуживания электрооборудования.
Однобалочные опорные мостовые краны
Весь раздел →
Кран мостовой однобалочный опорный однопролётный г/п 1 т пролет 10,5 м
Кран мостовой однобалочный опорный однопролётный г/п 1 т пролет 7,5 м
Кран мостовой однобалочный опорный однопролётный г/п 1 т пролет 4,5 м
Для крановщика ставят стационарное сиденье. Кресло регулируется по высоте и в горизонтальной плоскости. Оно позволяет сидя пользоваться органами управления и вести наблюдение за грузом. С него же обслуживают и ремонтируют аппараты управления (п. 286). Для комфортной работы оператора обеспечивают надлежащий температурный режим и обмен воздуха. Отопительные приборы ставят те, что предусмотрел завод-изготовитель крана (п. 287).
Освещение кабины управления и машинного отделения остается включенным при отключении электрооборудования крана. Его выключает самостоятельное отключающее устройство (п. 263). Пусковые сопротивления электродвигателей в кабине не допускаются (п. 266).
Кабина или управление с пола
Кабину оснащают выходом на галерею, блокировкой двери, остеклением и отопительными приборами. Управление с пола кнопочным пультом или по радио обходится без этого оснащения.
Температурный режим и обмен воздуха Правила требуют именно от кабины (п. 287), поэтому жара в цехе говорит в ее пользу. Требование об обзоре из п. 275 действует и для пульта управления.
