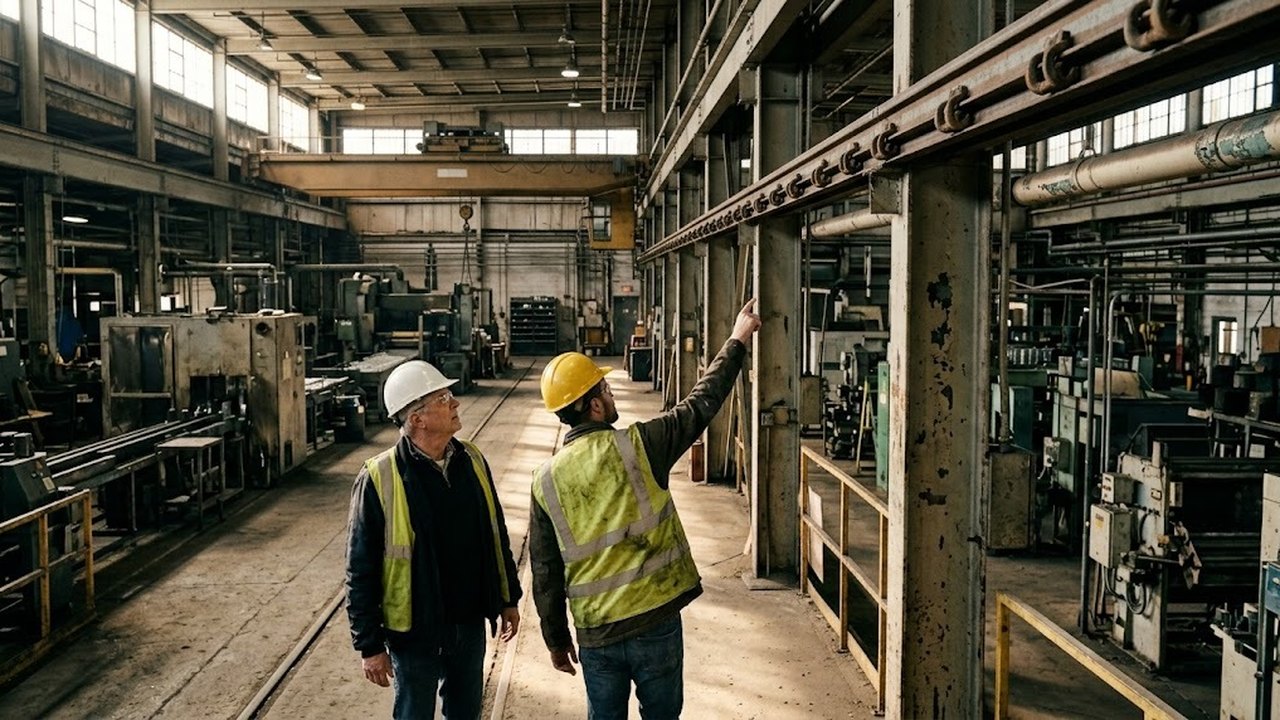

Мостовой кран: что замерить в цехе и на крановых путях

Мостовой кран считают не по названию цеха, а по десятку цифр, которые заказчик снимает у себя на площадке. Пролет по осям, масса на крюке вместе с траверсой, отметка головки рельса, число циклов за смену. Промах в любой из них уходит в металлоконструкцию и вскрывается на монтаже, когда переделывать поздно. Ниже разобрано, что мерить, чем и откуда отсчитывать.

Какие данные нужны для расчета мостового крана

Считают кран по девяти величинам: масса на крюке, пролет, высота подъема, отметка головки рельса, длина трассы, число рабочих циклов за смену, температура и среда цеха, точка подключения электропитания, способ захвата груза. Этого набора хватает, чтобы назвать типоразмер и стоимость. Остальное уточняется на этапе рабочей документации, когда заказ уже в работе.

Между собой однобалочные и двухбалочные исполнения различают позже и почти автоматически. До 10 тонн при пролете до 22 метров задачу закрывает кран мостовой однобалочный; выше по массе и шире по перекрываемому расстоянию идет двухбалочный мостовой кран с тележкой поверх ферм. Разбор этой пары заслуживает отдельной статьи, а сейчас существенно другое: обе схемы считают по одному листу данных. Сфера применения тоже не влияет на форму опросника: литейный участок и склад металла описываются теми же девятью строками. Готовое грузоподъемное оборудование под эти параметры собрано в разделе мостовой кран.

По нашему каталогу на 03.09.2026 цены идут так: от 1 331 520 до 9 284 310 ₸, медиана 2 546 745 ₸ по 56 позициям. Это цены каталога сайта, а не средние по рынку Казахстана. Разброс внутри одного типоразмера объясняется теми же девятью величинами: перекрываемое расстояние и режим работы крана двигают стоимость сильнее, чем сама грузоподъемность.

Грузоподъемность: какие характеристики груза считают на крюке

Продавцу нужна масса всего, что висит на крюке: деталь, траверса, стропы, грузозахватный орган. Литейная траверса весит 300–600 килограммов, вакуумная присоска для листа добавляет сотни килограммов, грейфер для сыпучего материала приносит собственный вес поверх веса породы. Заказчик, назвавший «две тонны» по весу заготовки, получает машину, которая на его же оснастке ходит на пределе.

Второе, что упускают. Грузоподъемное устройство меняет и массу, и режим сразу. Электромагнит и грейфер работают циклами почти без пауз, обычная подвеска простаивает на строповке. При одной и той же цифре грузоподъемности эти две машины выйдут разной металлоемкости и разной цены.

Как считать:

1. Возьмите из чертежа или взвесьте самую тяжелую деталь, которая пойдет на подвеске.
2. Прибавьте паспортную массу траверсы, присоски или ковша.
3. Прибавьте вес стропов и вспомогательной оснастки.
4. Округлите вверх до ближайшего значения ряда: 1, 2, 3,2, 5, 10, 12,5, 16, 20 тонн.

Дальше цифра ложится на типоразмер. По каталогу на 03.09.2026 медиана раздела «1 тонна» составляет 2 244 820 ₸, у «5 тонн» она равна 2 897 240 ₸, у «10 тонн» 4 068 635 ₸. А между одной и десятью тоннами разница меньше двух раз, поэтому запас по массе обходится дешевле последующей замены машины. Подобрать позицию под нужную цифру удобно в разделе Однобалочные опорные по грузоподъёмности.

Пролет, высота подъема и крановые пути

Пролет опорного крана — межосевое расстояние двух рельсов. Не между колоннами, не между стенами и не по внутренней грани головки. Замер делают минимум в трех сечениях, от упора до упора через середину. Разброс больше 10 миллиметров означает, что нитки разошлись и мост будет заклинивать при движении крана вдоль цеха.

Пролет — это межосевое расстояние рельсового пути. Разница с расстоянием между колоннами доходит до метра, и именно она превращает готовый мост в металлолом.

Отсчитывают высоту подъема от уровня чистого пола до крюка в верхнем положении. Отдельно снимают отметку головки, то есть расстояние от пола до верхней плоскости. И эти два числа не заменяют друг друга. Первое задает канатоемкость барабана механизма подъема, второе — свободный габарит между мостом крана и нижним поясом ферм перекрытия. Если сверху остается меньше 100 миллиметров, машина не пройдет под коммуникациями.

Меряют длину пути по осям, от упора до упора. От нее зависит число промежуточных стоек и длина токоподвода. Заодно фиксируют зону обслуживания: подвеска не доходит до торцов на длину концевой балки плюс половину грузовой тележки, а по краям моста остается полоса шириной около метра, куда груз не поставить. Эту мертвую зону лучше нарисовать на плане цеха до заказа, чем обнаружить после сборки, что станок стоит вне досягаемости.

Режим работы: классификация мостовых кранов по циклам

От режима зависит ресурс механизмов и толщина металла в мосту. Считают его по двум параметрам. Первый показывает, сколько раз за смену идет подъем груза. Второй показывает, какая доля операций выполняется с полной нагрузкой. Ремонтный кран на десять циклов за смену и складской на двести при равной грузоподъемности — разные машины по цене и по сроку службы.

Группы режима заданы межгосударственным стандартом ГОСТ 34017-2016 «Краны грузоподъемные. Классификация режимов работы», построенным на ИСО 4301/1-86. Группы обозначаются буквой А с цифрой и определяются сочетанием класса использования (общее число циклов за срок службы) и класса нагружения (насколько полно машина загружена в среднем цикле).

Что снять на площадке:

• число операций подъема и перемещения грузов за одну полную смену, посчитанное наблюдением, а не по памяти мастера;
• долю циклов с грузом, близким к предельному;
• число смен в сутки и рабочих дней в году;
• среднюю продолжительность цикла от строповки до отцепки.

А занижение режима остается самой дорогой ошибкой из всех. Машина, купленная как ремонтная, но поставленная на поток с тяжелыми грузами, вырабатывает ресурс за пару лет: изнашиваются тормоза, разбиваются буксы, трескаются сварные швы концевых балок. Интенсивный режим закладывается на этапе расчета, и повышение группы поднимает цену заметно меньше, чем стоит внеплановая замена крана в работающем цехе. Надбавку за повышенную группу режима поставщики отдельной строкой не публикуют — она считается в конкретном предложении вместе с конструкцией крана.

Цех и здание: где кран мостовой опорный не встанет

Больше ограничений накладывает здание, а не технология. До заявки нужно понять, есть ли в цехе подкрановые балки и на что они опираются. Опорный мостовой кран катится по рельсам, уложенным на подкрановые балки, а те лежат на консолях колонн. Нет консолей — опорную схему ставить не на что, и разговор сразу переходит к подвесной.

Проверяют по порядку:

1. Тип и материал колонн, наличие консолей, отметку консоли от пола.
2. Сечение подкрановых балок и марку стали или класс бетона по проекту здания.
3. Состояние нитки пути: износ головки, целостность стыков, наличие тупиковых упоров.
4. Результаты последней нивелировки: отклонение по высоте и по прямолинейности.
5. Свободный габарит сверху до нижнего пояса ферм и до всех коммуникаций.

Но если здание строилось без подкрановых конструкций, опорную схему заменяют подвесной: такая машина катится по нижним полкам балок перекрытия и не грузит стены. Подвесной вариант дешевле в монтаже и часто оказывается единственным решением в переоборудованных складских помещениях. Начальная цена по каталогу на 03.09.2026 в разделе подвесных однопролетных стартует от 1 331 520 ₸. Типовые исполнения собраны в разделе Подвесные краны (однобалочные).

От среды в цехе зависит исполнение электрооборудования и защита узлов. Обычное производственное исполнение рассчитано на отапливаемое помещение примерно от +1 до +40 °C. Неотапливаемый склад в Восточном Казахстане с зимними минусами требует холодного исполнения: другая марка стали для металлоконструкции, морозостойкие смазки, подогрев шкафов. В заявке описывают температурный диапазон зимой и летом, характер пыли (абразивная, металлическая, цементная), влажность и конденсат, пары кислот или щелочей от соседней гальваники, взрывоопасные зоны окрасочного участка.

Про питание спрашивают три числа. Напряжение, свободный резерв мощности на щите и расстояние от щита до ближайшего конца трассы. Электрический привод механизмов моста и грузовой тележки получает ток через троллейный шинопровод или гибкий кабель на каретках. Первый вариант дешевле и подходит чистым цехам, второй переживает пыль и агрессию, но требует места под кабельную трассу вдоль всей линии. Щит на 60–80 метрах в стороне уже заметно поднимает смету за счет одного кабеля.

В опроснике есть еще одна строка: ручной или электрический привод передвижения. Ручной вариант встречается на легких кранах до 3,2 тонны в цехах с редкими операциями и обходится дешевле, но исключает интенсивный режим и точное позиционирование.

Управление из кабины или с пола и скорости тележки

Между кабиной и полом выбирают по длине трассы и характеру работы. Управление с пола подвесным пультом на кабеле или радиопультом закрывает большинство задач в цехах шириной до 22 метров, потому что оператор идет рядом с грузом и видит точку установки. Кабина оправдана на трассах длиннее 60 метров, при высоких температурах у печей и там, где крановщик работает всю смену без спуска.

Фиксируют три скорости. Подъема, движения грузовой тележки поперек и перемещения крана вдоль цеха. Стандартные значения хода моста лежат в диапазоне 20–40 метров в минуту, подъема — около 8 метров в минуту у обычных талей. Для точной установки нужна вторая, микроскорость: она в 8–10 раз ниже основной и позволяет опускать деталь в посадочное место без удара.

Формулировать точность нужно в миллиметрах, а не словами «поточнее». Установка вала в подшипниковый узел требует позиционирования в пределах 2–5 миллиметров, перекладка чушек на складе допускает 100 миллиметров и больше. Точность до сантиметра дает частотный преобразователь на приводах моста и тележки, он же снимает раскачивание при разгоне и торможении. А без частотника машина трогается рывком, и груз на длинных стропах уходит в маятник. Электрические подвесные исполнения с плавным пуском лежат в разделе Электрические подвесные краны.

Документы, испытания и сроки поставки крана

Машина не начинает работать в день выгрузки. После сборки ее ставят на учет, проводят техническое освидетельствование и допускают персонал. В Казахстане порядок задают Правила обеспечения промышленной безопасности при эксплуатации грузоподъемных механизмов (приказ Министра по инвестициям и развитию РК от 30.12.2014 № 359); пункт 49 отсылает постановку на учет к отдельным Правилам постановки на учет.

Что готовят заранее:

• паспорт изделия и сертификат соответствия от изготовителя;
• проект установки и заключение по несущим конструкциям здания;
• приказы о назначении ответственных лиц и аттестованных крановщиков;
• акт технического освидетельствования после сборки.

В полное освидетельствование входят осмотр металлоконструкции, статические и динамические испытания под нагрузкой. Статическая проверка выявляет остаточные деформации моста, динамическая показывает работу тормозов и приводов. Сроки те же Правила задают прямо, пункт 387: частичное освидетельствование — не реже одного раза в 12 месяцев, полное — не реже одного раза в 3 года; кроме того, полное освидетельствование проводится до пуска в работу (пункт 386) и внеочередно после монтажа на новом месте, реконструкции или ремонта расчетных элементов металлоконструкций (пункт 388).

Считают сроки изготовления от подписания опросного листа, а не от оплаты. Типовые исполнения отгружаются быстрее нестандартных размеров и специальных модификаций: каждое отступление от стандартного ряда добавляет цикл проектирования. Поставка идет по всему Казахстану транспортными компаниями и собственным транспортом, конкретные сроки подтверждаются при согласовании заявки. Опорные исполнения под существующие пути собраны в разделе Однобалочные опорные мостовые краны.

Ошибки заказчика и чек-лист замеров

Из заявки в заявку повторяются восемь промахов, и каждый из них стоит либо переделки металлоконструкции, либо простоя цеха после запуска. Разбирать их проще парами. Первые четыре относятся к геометрии и массе, вторые четыре к условиям площадки. Ни один не всплывает на этапе переписки: все они вскрываются, когда машина уже собрана в цехе.

1. Пролет замерен между колоннами вместо межосевого расстояния. Мост не встает на трассу.
2. Масса указана по детали без траверсы и захвата. Машина ходит на пределе с первого дня.
3. Высота подъема названа вместо отметки головки. Мост не проходит под коммуникациями.
4. Не учтена мертвая зона у торцов и у краев моста. Часть оборудования оказывается вне досягаемости.
5. Режим занижен до ремонтного при поточной работе. Ресурс механизмов выбирается за два-три года.
6. Забыли про температуру на неотапливаемом складе. Обычное исполнение зимой не запускается.
7. Не проверено состояние подкрановых конструкций. Новая машина разбивает буксы на изношенной головке.
8. Точка подключения оказалась в 80 метрах от трассы. Смета выросла на кабель и щит.

Чек-лист замеров перед отправкой заявки:

• масса самой тяжелой детали плюс вес траверсы, захвата и стропов, в килограммах;
• пролет по осям, три замера с указанием разброса;
• высота подъема от чистого пола до верхнего положения подвески;
• отметка головки и свободный габарит над мостом крана;
• длина трассы по осям и отметки крайних упоров;
• число циклов за смену, доля операций с полным грузом, число смен в сутки;
• температурный диапазон, запыленность, влажность, агрессивные среды;
• напряжение, свободная мощность на щите, расстояние от щита до трассы;
• способ захвата и требуемая точность установки в миллиметрах;
• фотографии колонн, консолей, подкрановых балок и торцов путей.

Собранного листа хватает, чтобы получить расчет без встречных вопросов. И план цеха с отметками ускоряет подбор сильнее любого словесного описания.

Частые вопросы

В чем разница между мостовым краном и кран-балкой? «Кран-балка» — цеховое название однобалочной машины мостового типа, у которой несущая конструкция собрана из одной главной балки, а таль катится по ее нижней полке. Формально это подмножество оборудования мостового типа, а не отдельный класс. В документах и на крановом заводе такую машину называют однобалочным опорным или подвесным краном.

Из каких частей состоит мостовой кран? Устройство мостового крана складывается из четырех групп узлов: мост из главных и концевых балок, механизм передвижения крана по крановым путям, грузовая тележка или таль с механизмом подъема, электрооборудование с токоподводом и системой управления. У опорных исполнений добавляются ходовые колеса с буксами, у подвесных — каретки по нижним полкам.

Какие параметры важны при выборе кранов? Первые четыре: масса на крюке с оснасткой, пролет по осям, высота подъема и группа режима. Дальше идут скорости подъема и перемещения груза, требуемая точность позиционирования, температура и запыленность цеха. Технические характеристики конкретной модели подбираются уже под эти цифры, а не наоборот.

Что необходимо для установки крана? Нужны подкрановые пути с тупиковыми упорами и несущая база под них: консоли колонн для опорной схемы либо балки перекрытия для подвесной. Дальше идут свободный резерв мощности на щите, габарит сверху под перекрытием и проект установки. Без заключения по несущим конструкциям здания к сборке не приступают.

Что нужно знать, чтобы купить мостовой кран без переделок? Достаточно девяти величин из опросника плюс фотографий колонн и консолей. По каталогу сайта на 03.09.2026 разброс между разделами такой: медиана «2 тонны» 1 911 330 ₸, «10 тонн» 4 068 635 ₸. Это наши цены, а не средние по рынку; итоговая сумма зависит от режима и способа захвата не меньше, чем от тоннажа.

Как получить квалификацию для управления кранами? Крановщик учится в аккредитованном учебном центре и сдает аттестацию, после чего работодатель приказом допускает его к работе на конкретном типе машины. Стропальщик аттестуется отдельно. Плюс к этому приказом назначают ответственного за безопасное производство работ и ответственного за исправное состояние оборудования: без этих двух должностей допуск не оформят.

Пришлите план цеха с отметками, заполненный чек-лист или просто фотографии подкрановых балок и колонн: подберем исполнение под ваши размеры и посчитаем поставку по Казахстану.
